Tragwerksplanung für Erkelenz
Ihr Statiker für Erkelenz: was spannt, und worauf es liegt
Wir planen Tragwerke für Neubau und Umbau und rechnen sie nach. Jeder Träger bekommt seine Spannweite, jedes Auflager seine Breite, und Sie bekommen prüffähige Unterlagen, mit denen die Baustelle arbeiten kann.
- Tragwerk
- Holz, Stahl, Beton, Mauerwerk
- Nachweise
- Prüffähig für die Bauaufsicht
- Kammer
- Ingenieurkammer Bau NRW
Was in einem Haus spannt
Jedes tragende Bauteil überbrückt eine Weite und gibt seine Last an zwei Enden ab. Die Reihenfolge unten ist die Reihenfolge, in der wir ein Haus lesen: vom kurzen Sturz bis zum weiten Feld ohne Stütze.
-
Spannweite 01 Sturz
Liegt aufMauerwerk an beiden SeitenÜber jeder Tür und jedem Fenster steht ein kurzes Feld. Der Sturz führt die Last um die Öffnung herum und braucht an beiden Seiten genug Mauerwerk, auf dem er sitzt.
-
Spannweite 02 Deckenfeld
Liegt aufTragende WändeDie Geschossdecke spannt zwischen den tragenden Wänden. Über die Spannrichtung entscheidet nicht die Optik, sondern die kürzere Weite und die Lage der Auflager.
-
Spannweite 03 Unterzug
Liegt aufStütze und WandscheibeFällt eine Wand weg, übernimmt ein Unterzug ihre Aufgabe. Er sammelt die Deckenlast auf einer Linie und setzt sie an zwei Punkten ab, die beide tragfähig sein müssen.
-

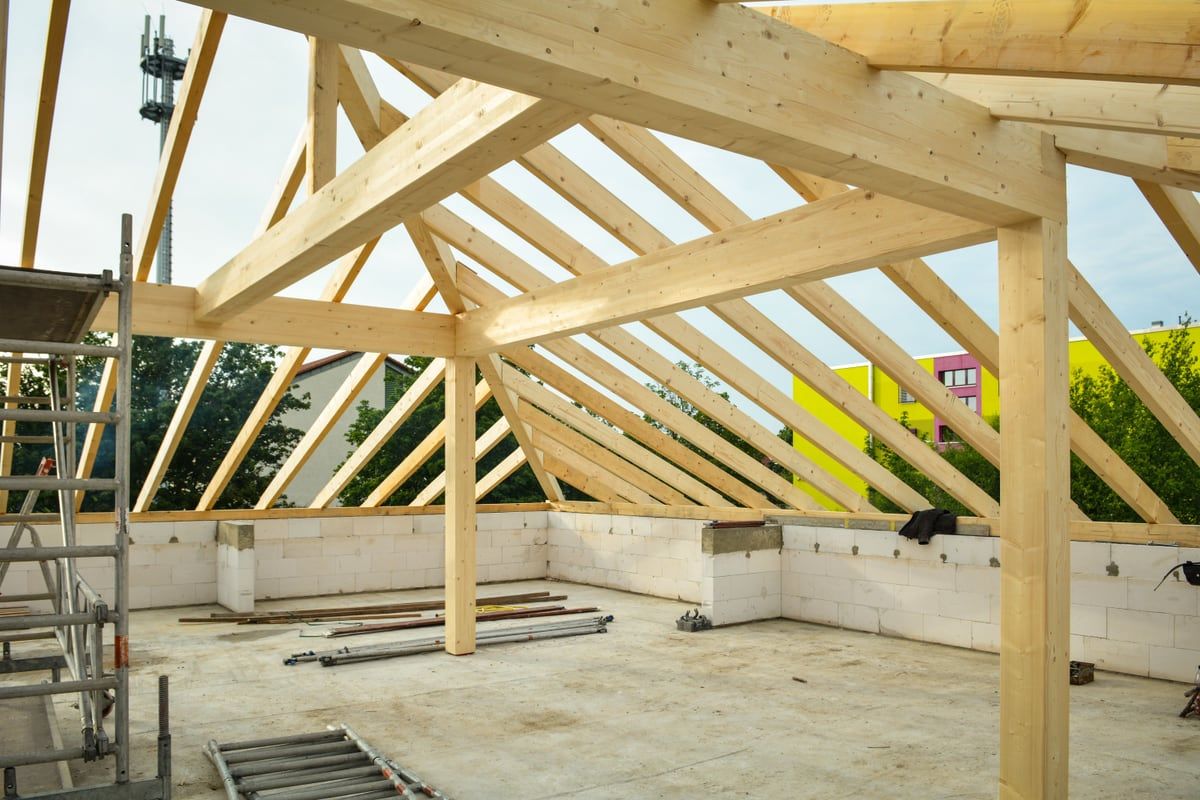

Spannweite 04 Sparren und Pfette
Liegt aufPfette auf StützenIm Dach spannen die Sparren von der Pfette zum First. Die Pfette ist der weite Träger und steht auf Stützen, deren Last bis in den Baugrund durchgehen muss.
-
Spannweite 05 Stützenfreies Feld
Liegt aufZwei AuflagerpunkteOffene Erdgeschosse, breite Fensterbänder und Garagen brauchen weite Felder. Hier entscheidet die Durchbiegung darüber, wie hoch der Träger wird, nicht die Bruchlast.
HinweisSpannweite und Auflager gehören zusammen. Ein Träger, der rechnerisch trägt, aber zu kurz aufliegt, ist auf der Baustelle trotzdem ein Problem.
Sagen Sie uns, welches Feld bei Ihnen offen bleiben soll. Wir sagen Ihnen, was dafür nötig ist.
Vorhaben schildernWo die Last ankommt
Ein Träger ist nur so gut wie seine beiden Enden. Wie ein Auflager ausgebildet ist, entscheidet über die Kräfte im Feld, über die Verformung und darüber, was der Rohbau tatsächlich einbauen muss.
-
Lagerart 01
Frei drehbar
Der Regelfall im Wohnungsbau. Das Ende darf sich verdrehen, die Last geht senkrecht nach unten. Gerechnet wird mit der Stützweite und nicht mit der lichten Weite.
Zu beachtenAuflagertiefe prüfen
-
Lagerart 02
Eingespannt
Kragarme, Balkone und durchlaufende Decken sind am Auflager festgehalten. Dort entsteht ein Moment, das die Bewehrung oben aufnehmen muss und nicht unten.
Zu beachtenMomente oben bewehren
-
Lagerart 03
Verschieblich
Lange Bauteile müssen sich ausdehnen dürfen. Ein gleitendes Lager nimmt die Last auf und lässt die Längenänderung zu, damit sie nicht als Zwang im Bauteil landet.
Zu beachtenZwang vermeiden
HinweisIn der Ausführungsplanung steht deshalb immer beides: welche Kraft ankommt und über welche Länge sie in das Auflager eingeleitet wird.
Was das Büro übernimmt
Sie können einzelne Bausteine beauftragen oder die ganze Kette vom ersten Entwurf bis zur Abnahme. In beiden Fällen bleibt derselbe Ansprechpartner zuständig.
-
01
Tragwerksplanung
Statische Berechnungen und Ausführungspläne für alle tragenden Bauteile in Holz, Stahl, Beton und Mauerwerk.
ErgebnisPrüffähige Statik
-
02
Bauantrag
Erstellung vollständiger Bauantragsunterlagen, damit die Genehmigung nicht an einem fehlenden Blatt hängen bleibt.
ErgebnisGenehmigungsfähige Unterlagen
-
03
Planung
Planung von Ein- und Mehrfamilienhäusern, vom Vorentwurf bis zum abgestimmten Grundriss.
ErgebnisAbgestimmter Entwurf
-
04
Wärmeschutz
Wärmeschutzberechnungen für Neubau und Bestand, auf Wunsch mit der Ausstellung des Energieausweises.
ErgebnisNachweis und Ausweis
-
05
Konstruktiver Ingenieurbau
Konzipierung und Berechnung von Sonderkonstruktionen, dazu Finite-Elemente-Berechnungen und dynamische Simulationen.
ErgebnisBerechnetes Sondertragwerk
-
06
Bauüberwachung
Bauüberwachung im Hochbau und im konstruktiven Ingenieurbau, auf Wunsch dazu die Bauleitung.
ErgebnisBericht von der Baustelle
HinweisAufmaß und Digitalisierung von Bestandsobjekten sowie die Erstellung von Ausschreibungen gehören ebenfalls zum Leistungsspektrum.
Die Unterlagen, die Sie bekommen
Statik ist am Ende Papier, das andere lesen müssen: die Bauaufsicht, der Prüfingenieur, der Rohbauer und der Zimmerer. Deshalb wird jede Unterlage so aufbereitet, dass sie ohne Rückfrage benutzbar ist.
-
Statische Berechnung
Der Nachweis Bauteil für Bauteil, mit Lastannahmen, Positionen und Ergebnis, prüffähig aufbereitet.
FormAls Heft und als Datei
-
Positionsplan
Der Grundriss mit Nummern: jede Position im Text hat ihren Ort im Haus, damit auf der Baustelle nichts verwechselt wird.
FormIm Grundriss verortet
-
Schalpläne
Maße, Höhenlagen und Aussparungen für Beton und Mauerwerk, so dass der Rohbau danach schalen kann.
FormMaßstäblich gezeichnet
-

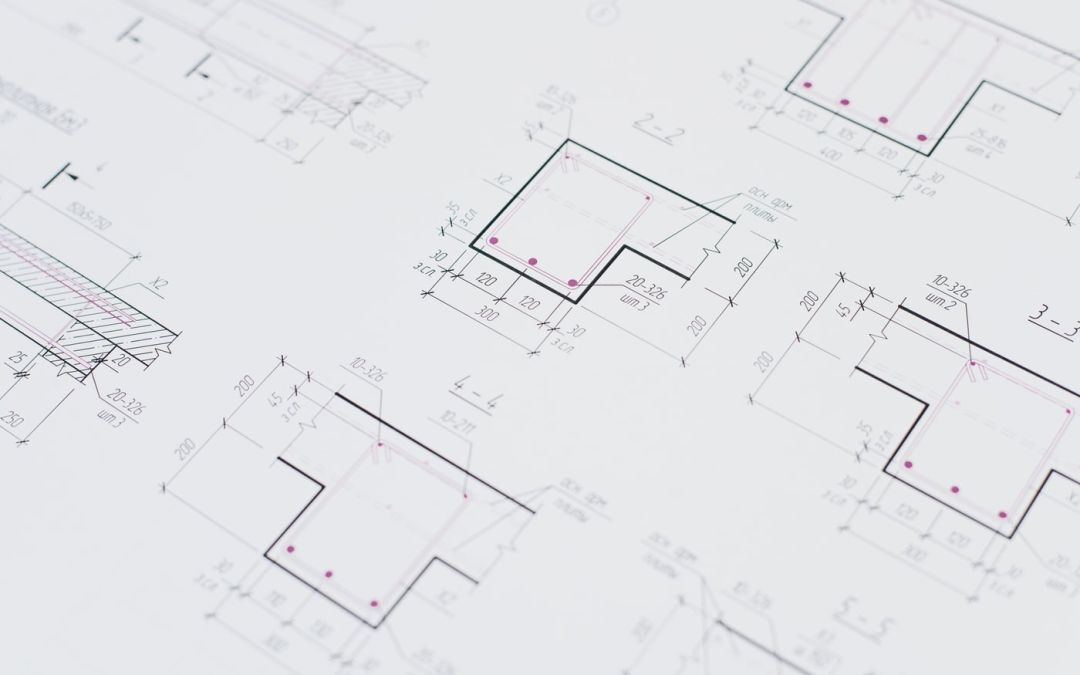

Bewehrungspläne
Lage, Durchmesser und Länge jedes Stabes, dazu die Stahlliste für die Bestellung.
FormMit Stahlliste
-
Auflagerkräfte
Die Kräfte, die an jedem Auflager ankommen, für den Anschluss an Wand, Stütze und Fundament.
FormJe Auflager beziffert
HinweisWas auf der Baustelle gebraucht wird, liegt vor dem Betonieren vor und nicht danach.
Sie brauchen die Statik zu einem festen Termin? Nennen Sie ihn gleich in der Anfrage.
Termin nennenWie ein Auftrag läuft
Fünf Schritte, bei denen jederzeit klar ist, wer gerade handelt. Das erspart Wartezeiten, die niemand eingeplant hat.
-
Schritt 01 Wer handeltSie
Anfrage
Sie schildern das Vorhaben und schicken, was da ist: Entwurf, Grundriss, Fotos vom Bestand oder auch nur eine Skizze.
-
Schritt 02 Wer handeltBüro
Angebot
Wir sichten die Unterlagen, klären offene Punkte und nennen Leistungsumfang, Honorar und einen Termin.
-
Schritt 03 Wer handeltBüro
Berechnung
Lastannahmen, Vorbemessung, Nachweis. Rückfragen an Architekt und Bauherr laufen währenddessen und nicht am Ende.
-
Schritt 04 Wer handeltBüro und Sie
Übergabe
Sie erhalten die Statik und die Pläne. Die Fassung, die zur Prüfung geht, ist dieselbe, die später auf der Baustelle liegt.
-
Schritt 05 Wer handeltBüro vor Ort
Baustelle
Auf Wunsch Bauüberwachung: Bewehrungsabnahme, Prüfung der Auflager und Antwort auf das, was der Rohbau vorfindet.
HinweisWenn ein Termin bereits feststeht, nennen Sie ihn bitte gleich in der Anfrage. Danach richtet sich die Reihenfolge.
Das Büro
Das Ingenieurbüro Konrad Smoczynski ist ein Planungsbüro aus dem Kreis Heinsberg. Geplant und gerechnet werden vor allem Ein- und Mehrfamilienhäuser, dazu Aufgaben aus dem konstruktiven Ingenieurbau.
Das Büro arbeitet mit freien Mitarbeitern, Partnern und Bauunternehmen aus Nordrhein-Westfalen zusammen. Daraus ist ein interdisziplinäres Netzwerk rund um das Bauen entstanden, auf das ein Vorhaben zurückgreifen kann, wenn es mehr braucht als eine Berechnung.
Hauptsächlich werden Ein- und Mehrfamilienhäuser geplant und statisch konzipiert. Optional wird die Bauleitung oder die Bauüberwachung übernommen, damit Planung und Ausführung nicht auseinanderlaufen.
In der Referenzliste der Büroseite steht keine Stadt so oft wie Erkelenz. Dokumentiert sind dort Neubauten von Einfamilienhäusern, ein Reihenhaus und mehrere Doppelhaushälften.
- Ein Ansprechpartner vom Entwurf bis zur Abnahme
- Rückfragen werden gestellt und nicht angenommen
- Prüffähig heißt: ohne Nachlieferung lesbar
- Termine werden genannt, bevor sie knapp werden
- Master of Science
- Bauingenieurwesen, RWTH Aachen, 2012
- Ingenieurkammer Bau NRW
- Mitglied seit 2017, Mitgliedsnummer 730097
- Qualifizierter Tragwerksplaner
- seit 2019, Berechtigungsnummer QT1542
- Bauvorlageberechtigung NRW
- seit 2019, Berechtigungsnummer V3693
- Berufshaftpflicht
- VHV Allgemeine Versicherung AG
Bauteile im Bild
Sechs Aufnahmen zu den Bauteilen, um die es auf dieser Seite geht. Sie zeigen die Situationen, die eine Statik beschreibt.
-

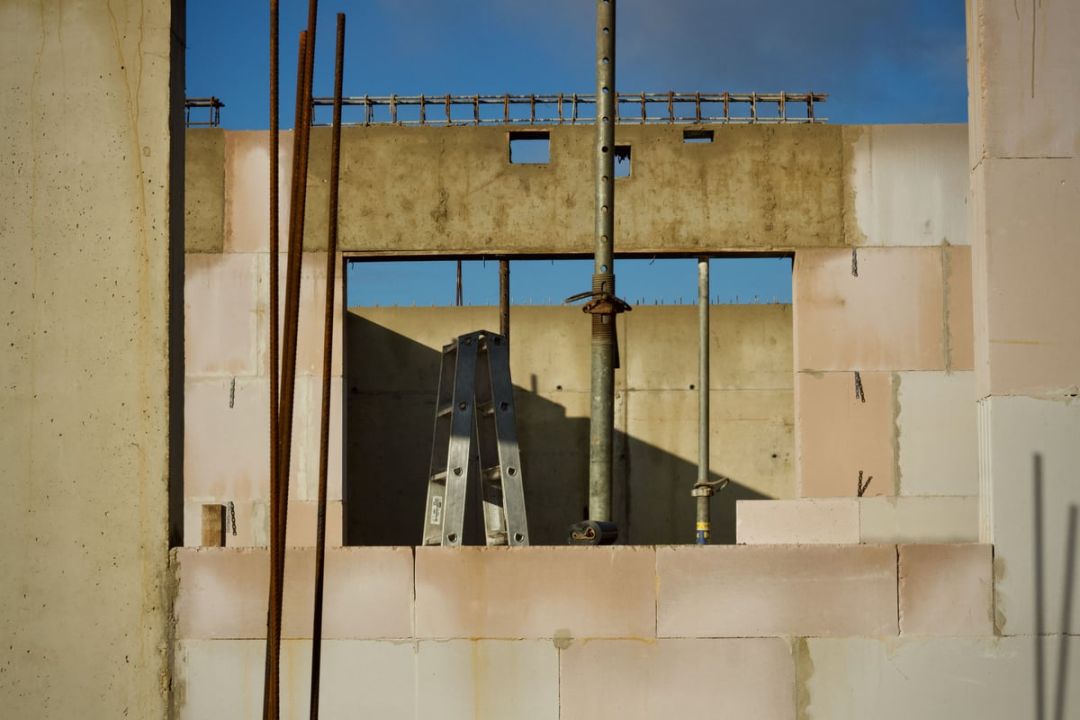

Abb. 01 Öffnung mit Ringanker Sturz und Auflager im Mauerwerk -

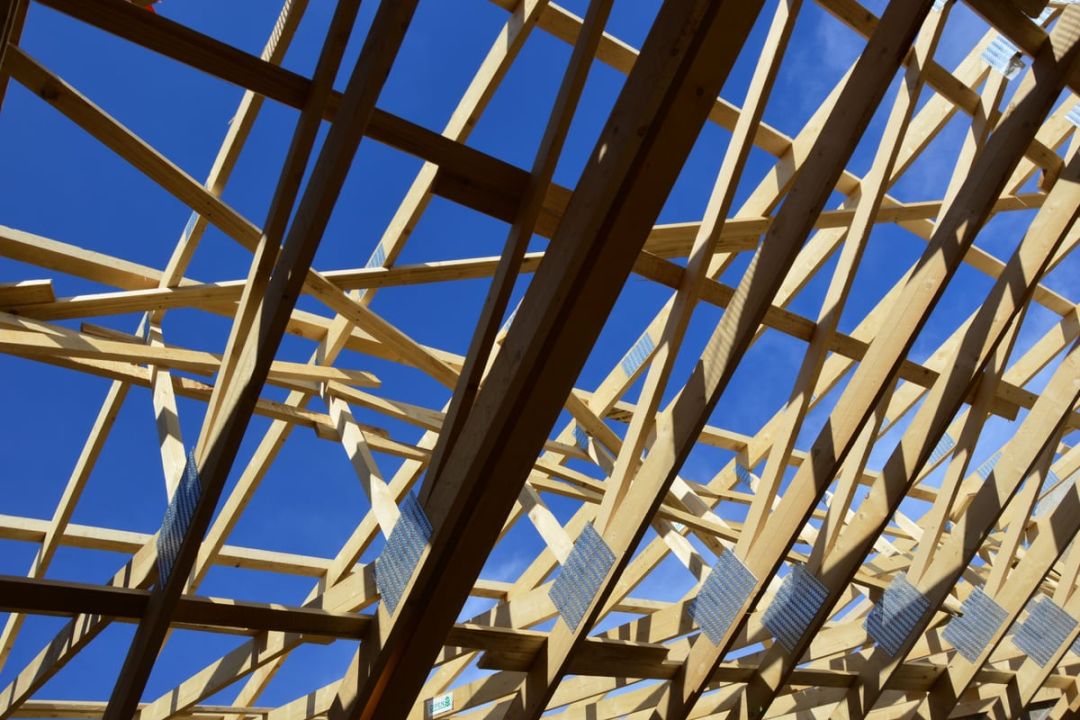

Abb. 02 Dachbinder aus Holz Sparren, Streben und Nagelplatten -

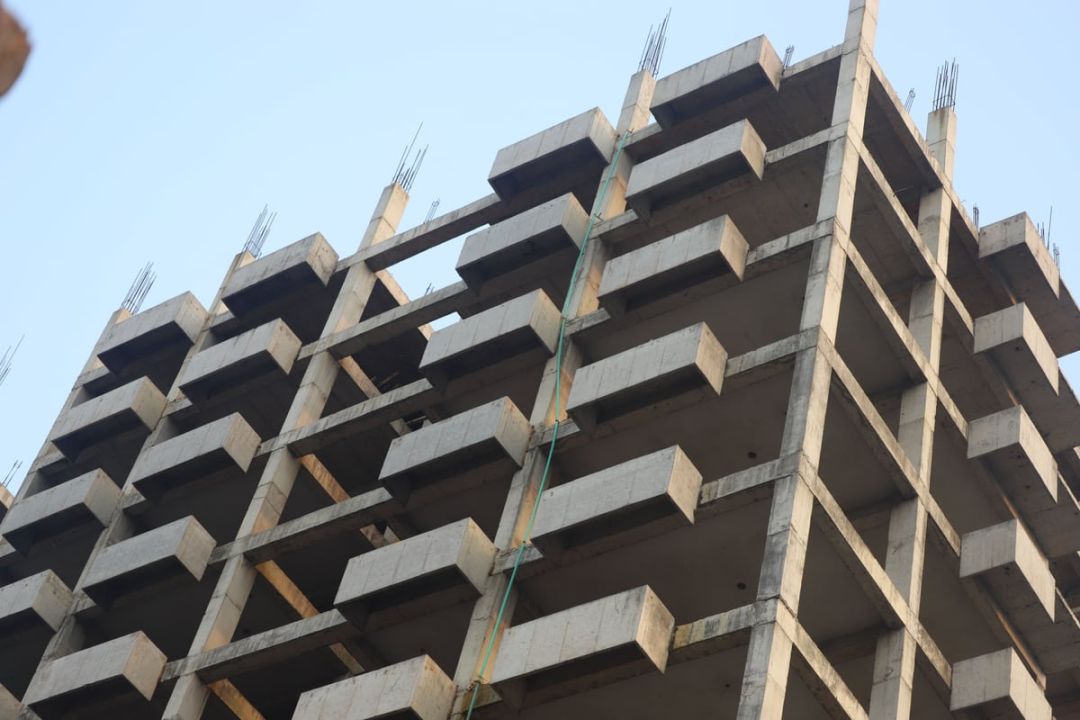

Abb. 03 Skelett aus Beton Stützen, Unterzüge und Deckenplatten -

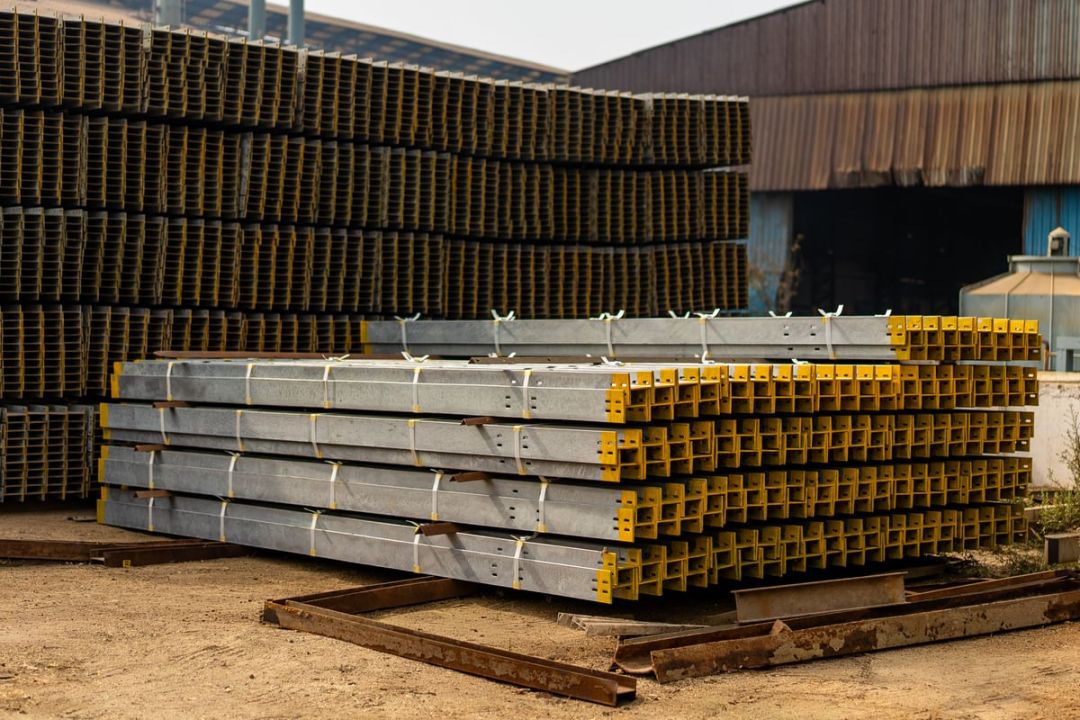

Abb. 04 Walzprofile im Lager Stahlträger vor dem Einbau -

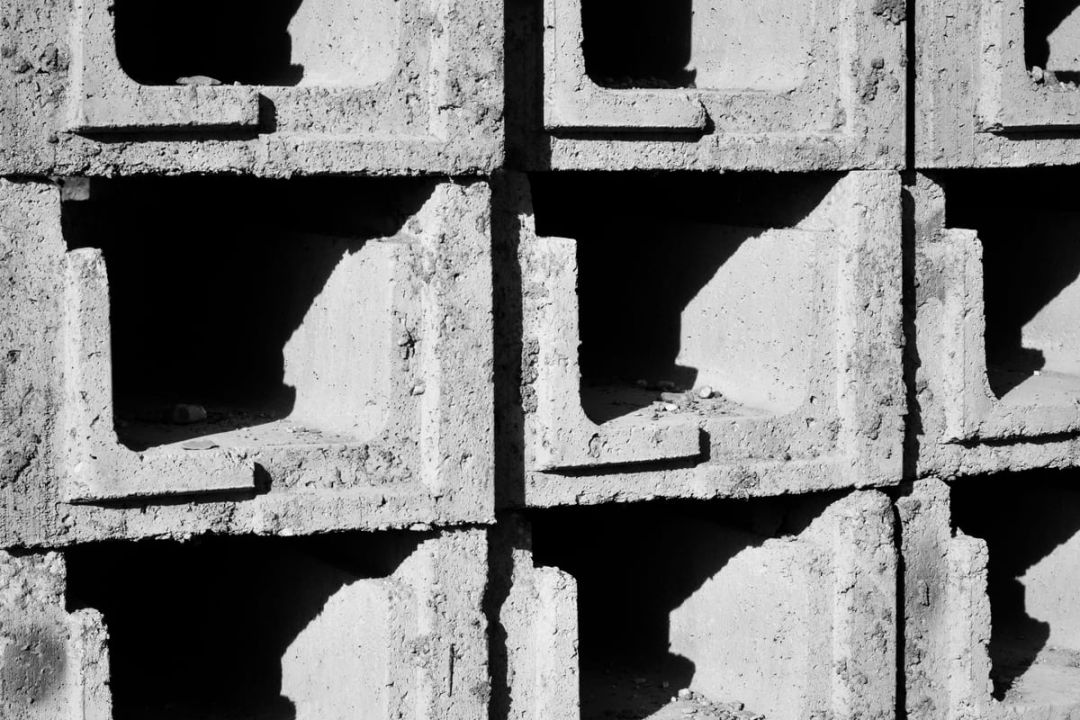

Abb. 05 Fertigteile gestapelt Betonelemente mit Auflagernase -

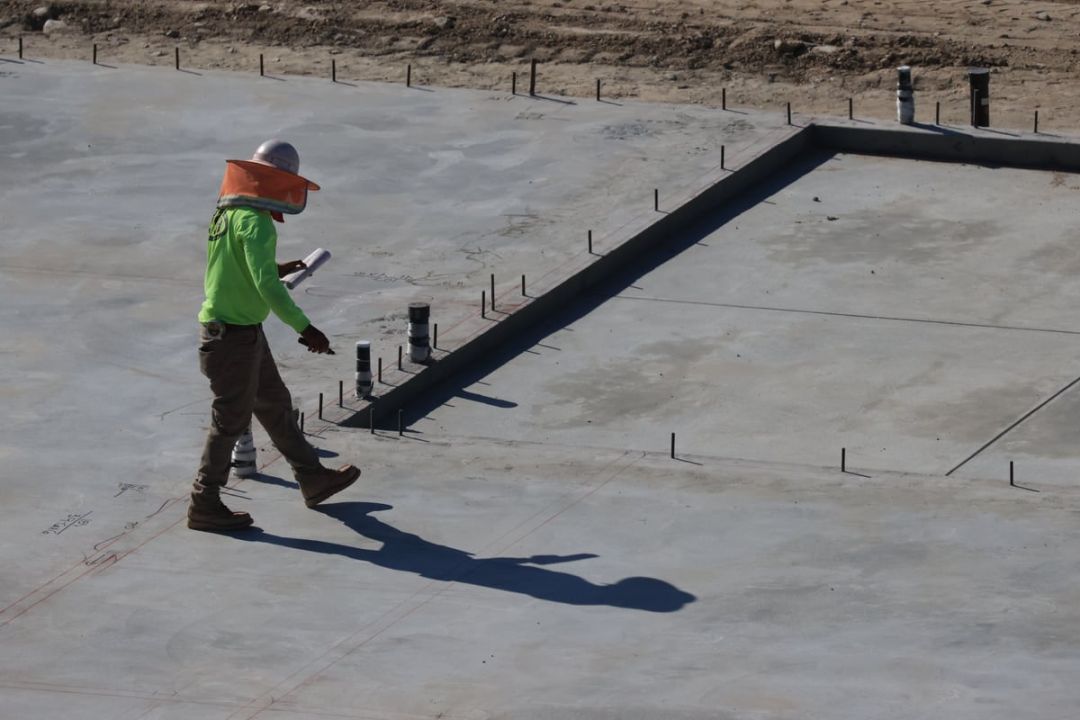

Abb. 06 Sohlplatte mit Anschluss Bodenplatte und Anschlussbewehrung
HinweisDie Aufnahmen illustrieren die beschriebenen Bauteile. Sie zeigen keine Projekte des Büros.
Vom Entwurf bis zur Bewehrungsabnahme bleibt derselbe Ansprechpartner zuständig.
Beratung anfragenErkelenz und der Kreis Heinsberg
Erkelenz ist für dieses Büro kein neues Pflaster. Die Stadt und ihre Ortsteile liegen im täglichen Einzugsgebiet, und der Weg zur Baustelle ist kurz genug, um auch kurzfristig vorbeizukommen.
ReferenzIn der Referenzliste der Büroseite kommt Erkelenz häufiger vor als jede andere Stadt: Neubauten von Einfamilienhäusern, ein Reihenhaus und mehrere Doppelhaushälften.
Über Erkelenz hinaus wird im gesamten Kreis Heinsberg und im angrenzenden Rheinland gearbeitet, unter anderem in Wassenberg, Hückelhoven, Heinsberg, Jüchen und Neuss.
Orte im Einzugsgebiet
- Erkelenz
- Lövenich
- Katzem
- Kückhoven
- Gerderath
- Golkrath
- Granterath
- Hetzerath
- Holzweiler
- Schwanenberg
- Venrath
- Oestrich
- Mennekrath
- Wockerath
- Wassenberg
- Hückelhoven
- Heinsberg
- Wegberg
HinweisFür einen Ortstermin genügt ein Anruf. Sagen Sie uns, wo das Grundstück liegt und wann Sie dort sind.
Häufige Fragen
Was Bauherren aus Erkelenz am häufigsten wissen wollen.
Brauche ich für einen Durchbruch in einer tragenden Wand eine Statik?
Ja. Sobald eine tragende Wand geöffnet wird, muss die Last um die Öffnung herumgeführt werden. Dafür wird ein Träger bemessen, und es wird nachgewiesen, dass die verbleibenden Wandstücke die Auflagerkräfte aufnehmen können.
Wann sollte ich den Statiker einschalten?
Am besten, sobald der Entwurf steht und bevor der Bauantrag geschrieben wird. Spannweiten, Stützenpositionen und Wanddicken lassen sich dann noch ohne Umplanung festlegen.
Was kostet eine statische Berechnung?
Das Honorar richtet sich nach Umfang und Schwierigkeit des Tragwerks und folgt der HOAI. Ein belastbares Angebot machen wir, sobald wir den Entwurf gesehen haben.
Was brauchen Sie von mir für ein Angebot?
Grundrisse, Schnitte und Ansichten, wenn möglich als Datei, dazu die Angabe, ob ein Bodengutachten vorliegt. Bei Umbauten helfen Fotos und Maße des Bestands weiter.
Übernehmen Sie auch den Bauantrag?
Ja. Das Büro erstellt vollständige Bauantragsunterlagen und ist in Nordrhein-Westfalen bauvorlageberechtigt.
Rechnen Sie auch Holz und Stahl?
Ja. Dachstühle, Holzbalkendecken, Stahlträger und Stahlbeton gehören gleichermaßen zum Leistungsbild, ebenso Sonderkonstruktionen im konstruktiven Ingenieurbau.
Kommen Sie auf die Baustelle in Erkelenz?
Auf Wunsch ja. Bauüberwachung im Hochbau und im konstruktiven Ingenieurbau gehört zum Leistungsspektrum, von der Bewehrungsabnahme bis zur Klärung vor Ort.
